蓝牙耳机压感控制方案在Airoha络达方案平台的应用设计参考

2020-11-30 22:10:56        0

TWS蓝牙耳机压感控制方案在Airoha络达方案平台的应用设计参考

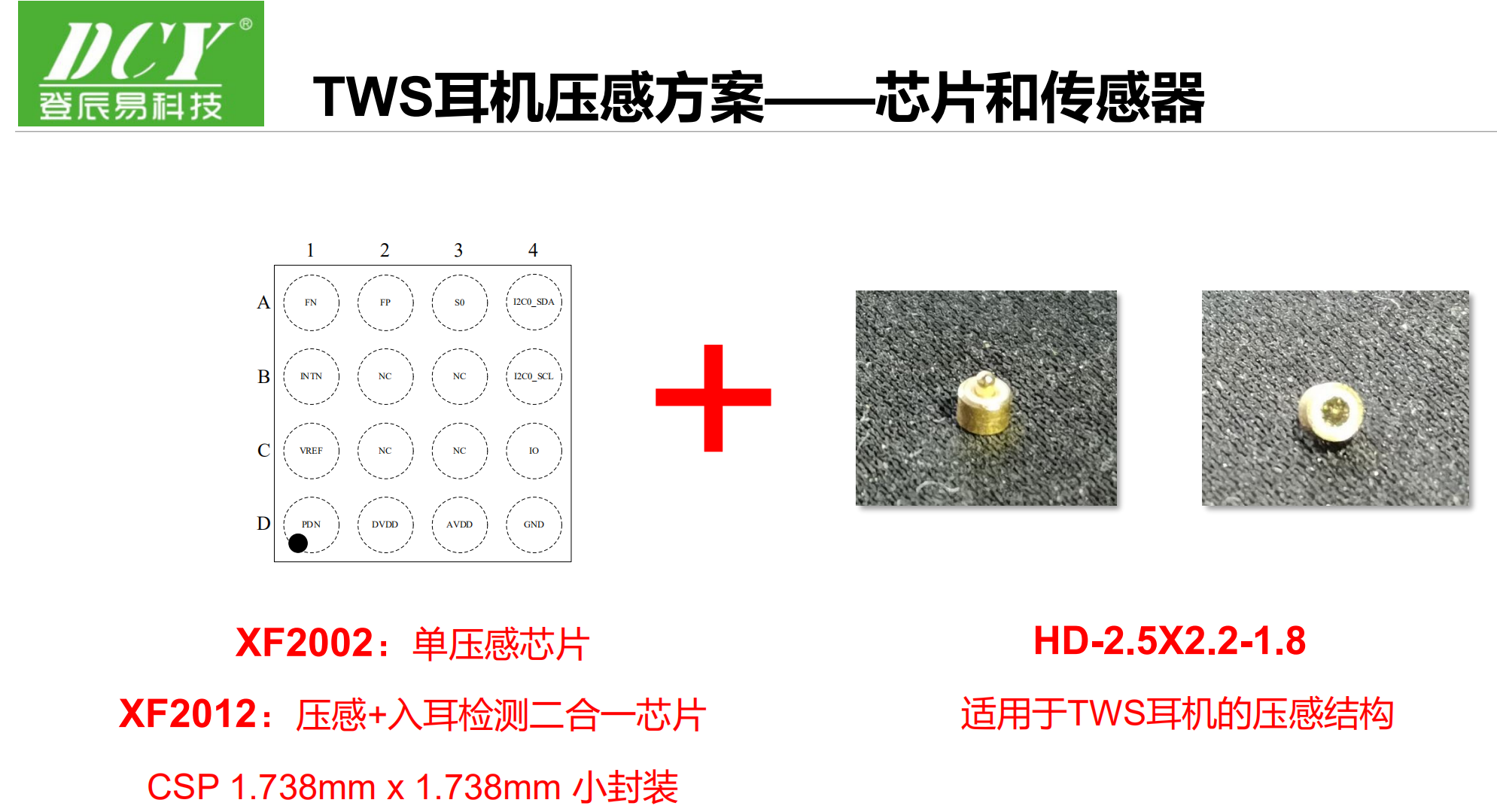

Airoha络达方案平台AB156X平台

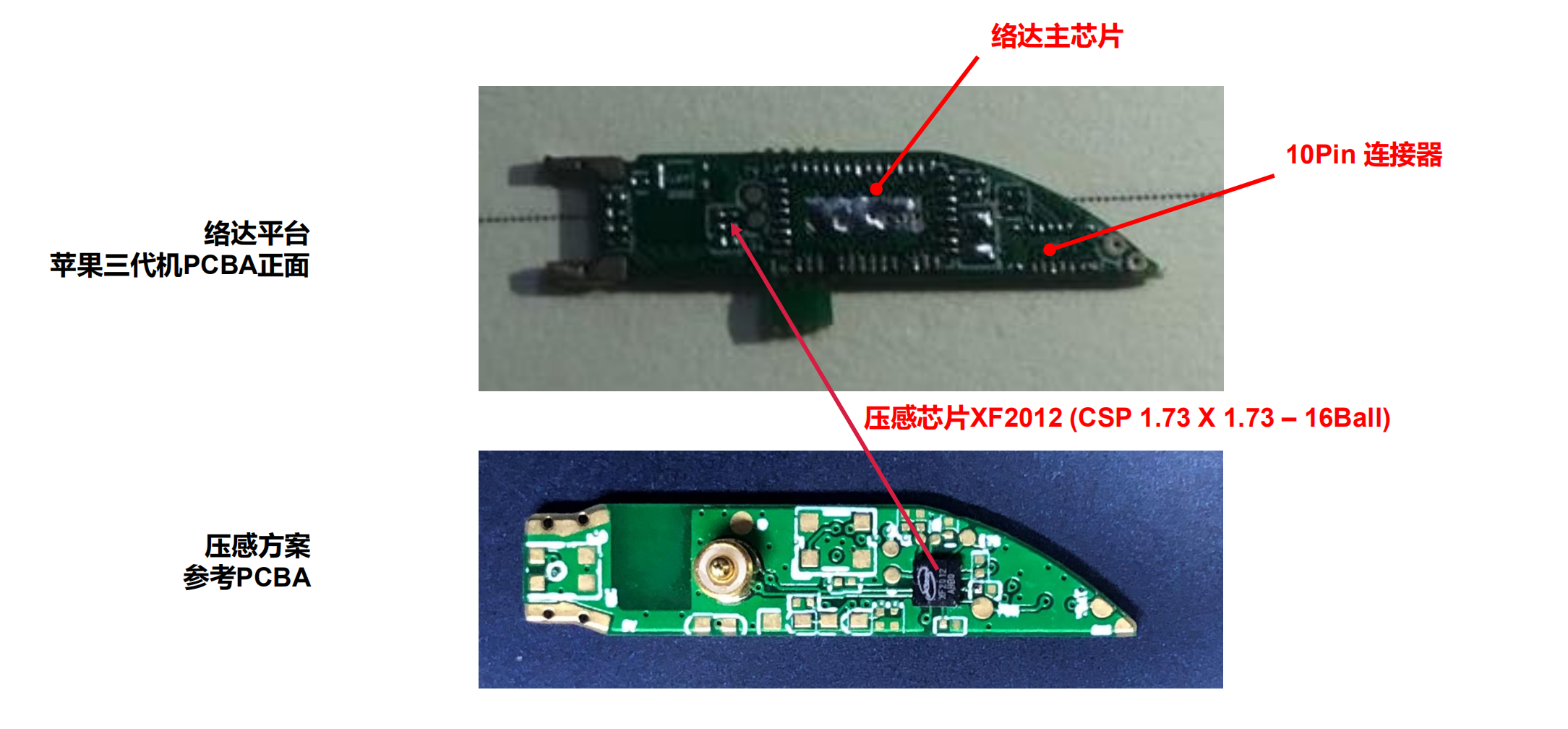

蓝牙耳机三代机PCBA正面 压感方案与入耳检测二合一PCBA

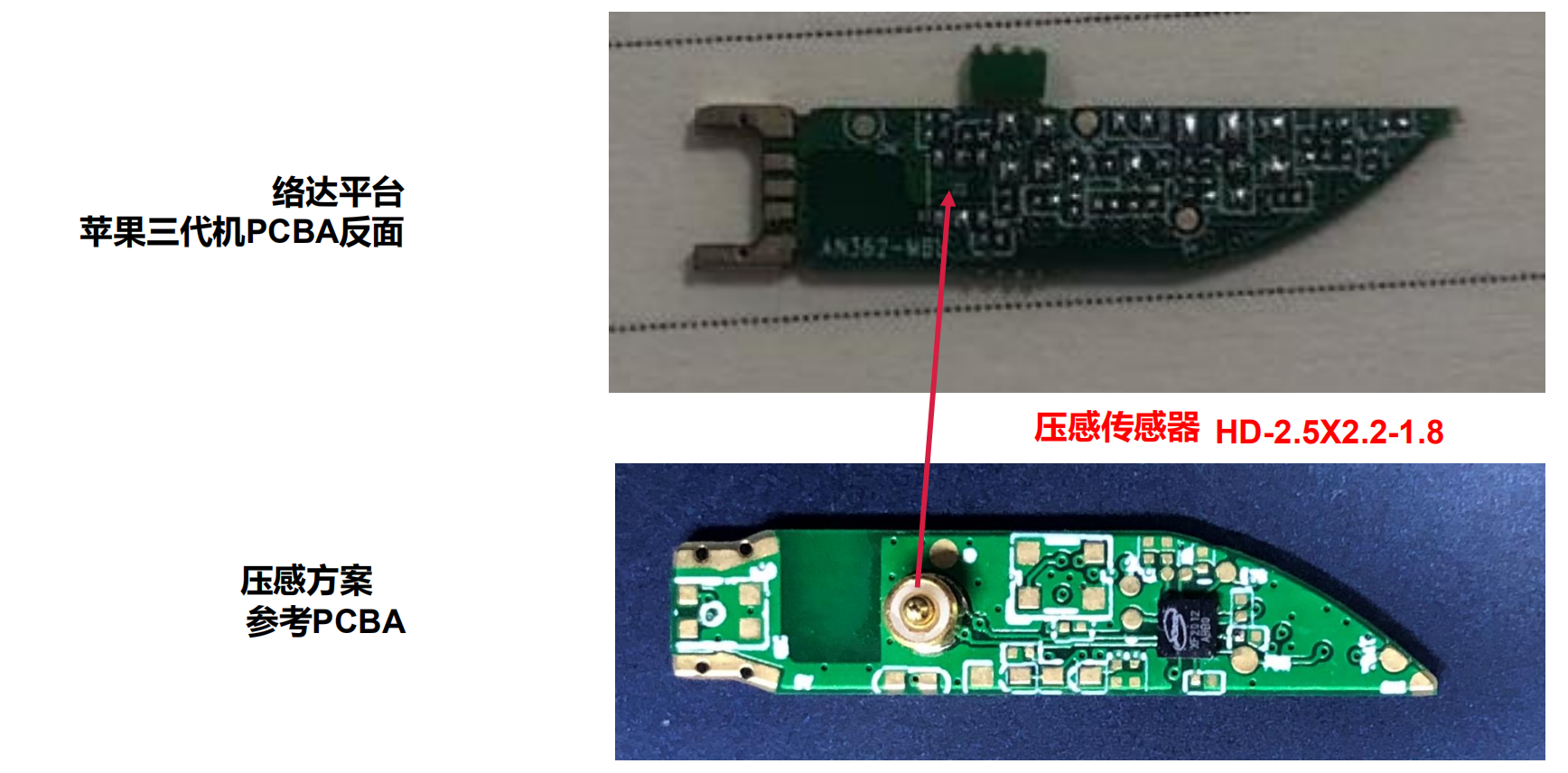

蓝牙耳机三代机PCBA反面 压感方案与入耳检测二合一PCBA

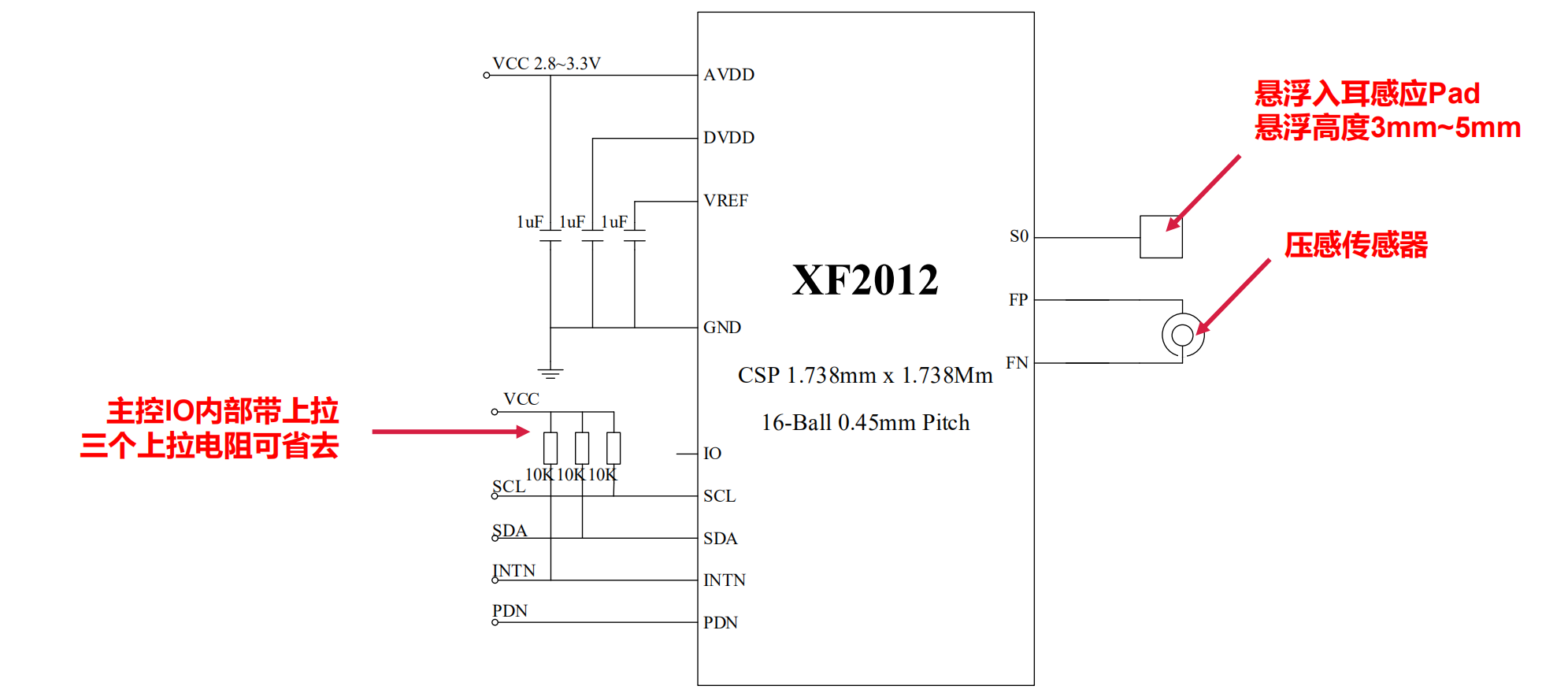

TWS耳机压感方案——参考电路设计

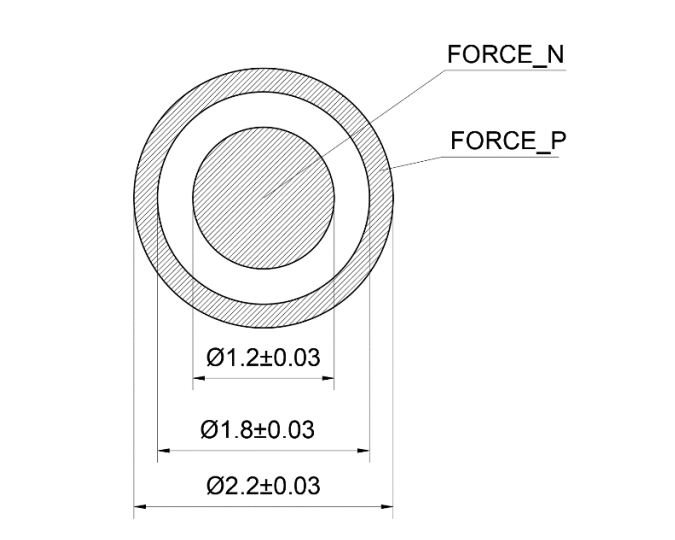

TWS耳机压感Sensor引脚封装(尺寸单位:mm)

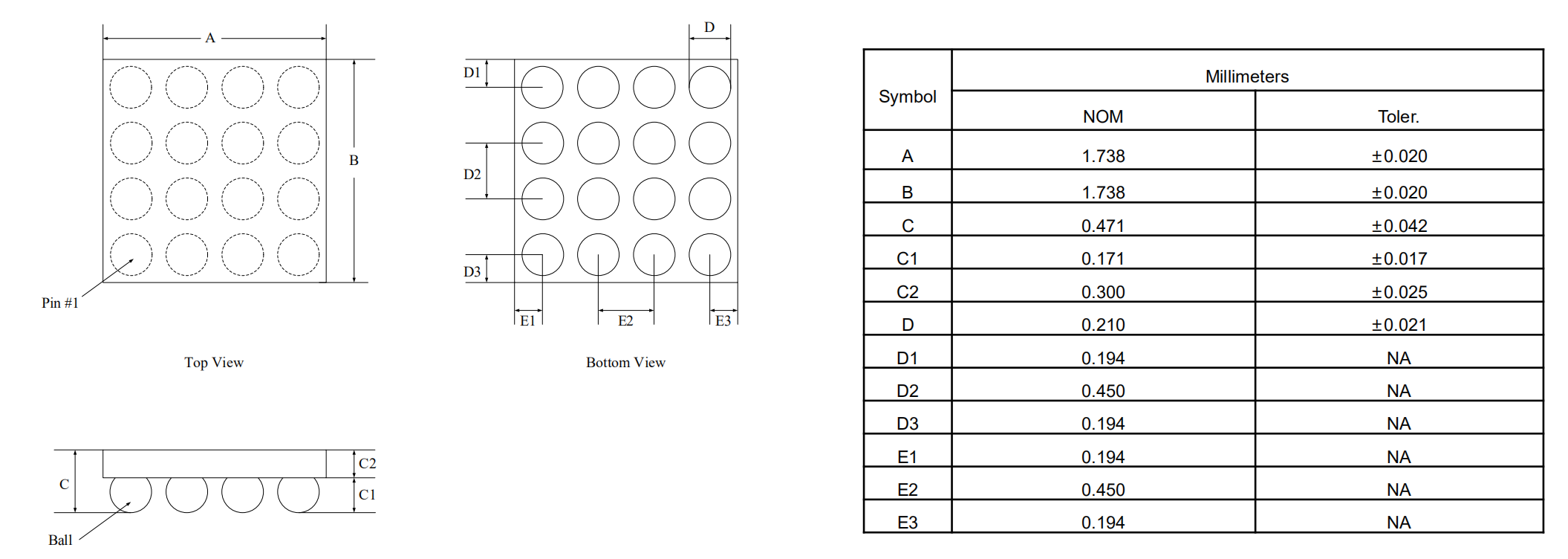

TWS耳机压感芯片封装(CSP 1.738X1.738 16-BALL)

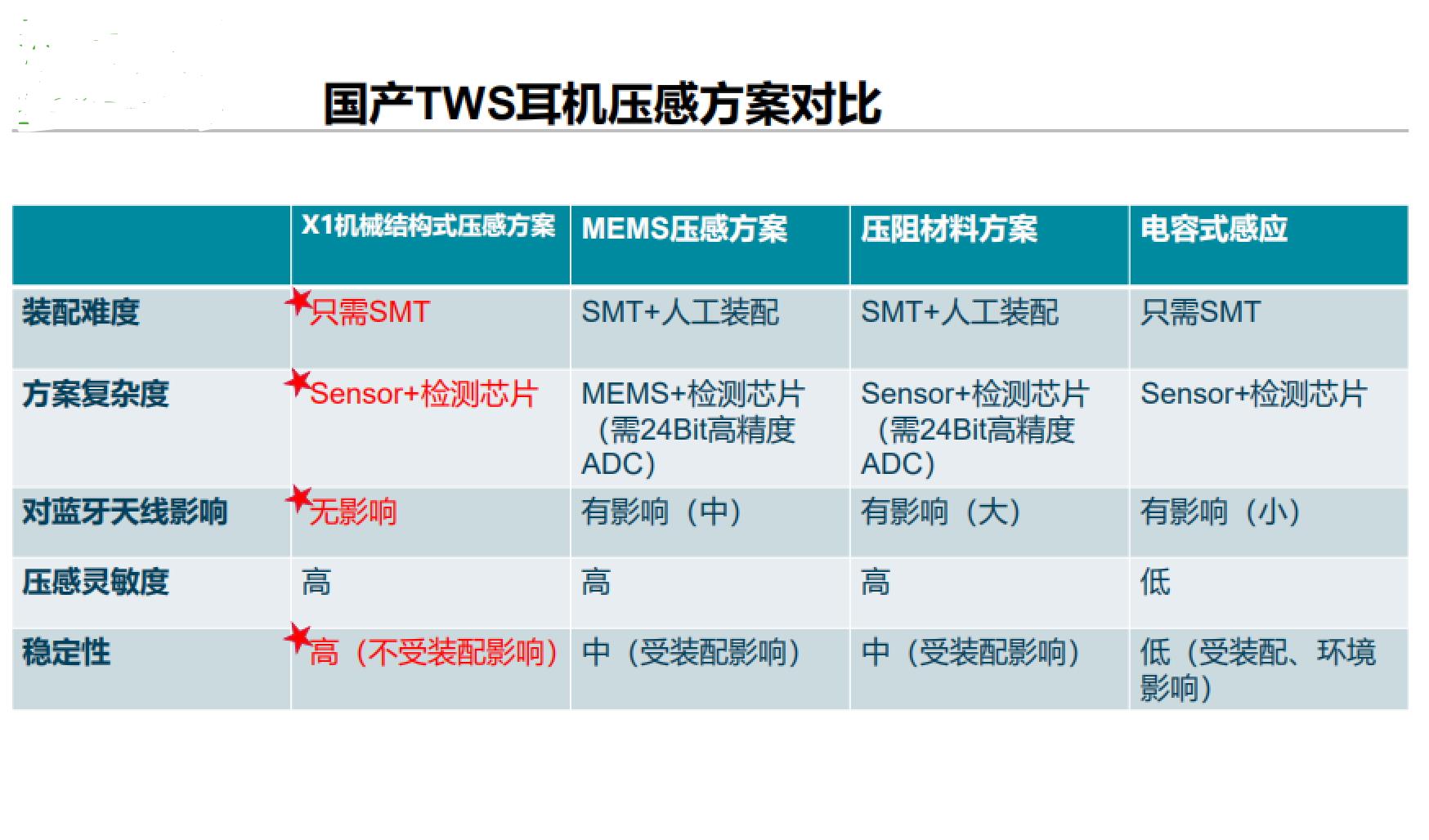

TWS蓝牙耳机压感控制方案优势对比
